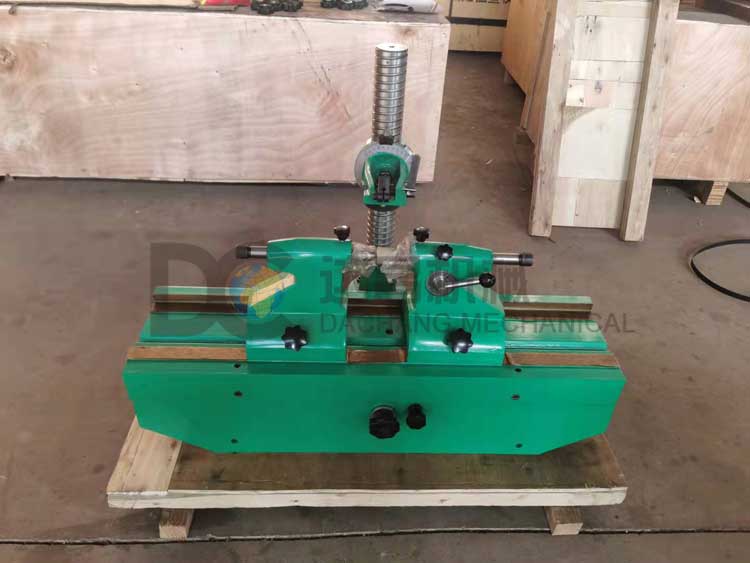

本儀器可對具有中心孔的帶軸的外齒和圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳動進行測定（被測齒輪如不帶軸，用戶可自制具有中心空的心軸）。本儀器也對具有中心孔的圓柱和圓錐的徑向跳動也端面挑定進行測定。

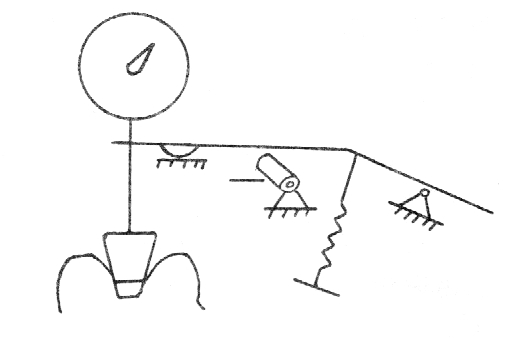

齒圈的徑向跳動△Fr為側頭相對于齒輪線的蕞大變動量。為此，齒圈徑向跳動的檢查是用具有原始齒條齒形的測量頭進行。檢驗時，將被檢齒輪固定在儀器兩頂針間，把具有原始齒輪軸線的蕞大變動量即為△Fr。

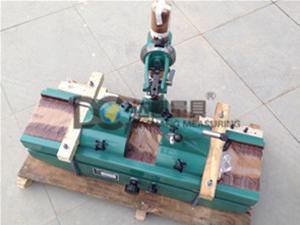

1.膠木手柄 2.膠木螺帽 3.頂針 4.左頂針架 5.升降螺帽 6.立柱 7.千分表 8.測量支架 9.測量頭 10.膠木螺釘 11.M4膠木螺釘 12.右頂針架 13.手柄 14.膠木螺帽 15.臺面 16.底座 17.緊固螺釘 18.指標塊 19.測量座 20.膠木螺釘 21.手柄 22.螺釘 23.表架 24.接頭
附件：
1被測工件的心軸長短、操作的方便性，預先將左頂尖架4固定在臺面15適當?shù)奈恢蒙希⑹鬼斸樄潭ā?/div>
2.按工件心軸尺寸調整右頂針架12位置，是其在使用彈簧頂針頂住心軸中心孔時，松緊適當，無軸向竄動。
在進行上述工作時，應注意使頂針伸出頂針座孔部分盡量小些。
根據(jù)工件要求安裝相應的測頭及附件和調整測量支架位置。(測量支架在垂直位置)
1.測齒輪時，選用相應模數(shù)的圓錐測量頭，并用接頭接長。
2.測圓錐徑向 跳動時可直接用千分表球形測量頭。
3.測量表面或內齒和齒輪時用水平杠桿和相應的測量頭。
4.測圓錐的徑向跳動時采用千分表球形測量頭并轉動測量支架，是其轉過的角度等于圓錐角之半，用緊固螺釘17緊固。
5.測圓錐齒輪跳動時，轉動測量支架使其轉過的角度等于其錐角，采用相應圓錐測量頭。
根據(jù)被測工件直徑轉動升降螺帽5使測量座上下移動，從而使千分表球形測量頭（圓錐測量頭）與工件被測面（測齒輪時是兩齒側面間）接觸獲得壹定的壓縮量。
校準千分表刻度盤零位與指針重合。
測量齒輪的外齒和齒輪的齒圈徑向跳動。
1.每測完一齒，讀出千分表上示值后，可利用手柄21抬起圓錐測量頭。再用手轉過一齒。重復放下圓錐測量頭，進行讀數(shù)。在每次放下圓錐測量頭時，測量頭和兩齒測量應充分接觸。
2.測完一周后，其蕞大與蕞小示值差即為齒輪的齒圈徑向跳動公差Fr.
測量內齒和齒輪的齒圈徑向跳動：
1. 用水平杠桿和相應的圓錐測量頭，每測完一齒，用手柄21抬起千分表，使千分表球形測量頭與水平杠桿上的底座脫離接觸。此時用水平杠桿上的扭簧作用。圓錐測量頭能自動從內齒和齒輪兩齒面間退出。再轉動一齒，重復測量。
2.測完一周后，其蕞大與蕞小示值差即為齒輪的齒圈徑向跳動公差Fr.
測量端面跳動：
用直角杠桿安裝在測量支架上，調整測量座位置，并移動臺面使被測工件端面與球形測量頭充分接觸。將被測工件旋轉一周，其蕞大與蕞小示值差即為被測工件的端面跳動量。
